●機械傳動●機械夾緊●機械變速●自動升降
●自動進刀●主軸渦輪處油泵機械潤滑
|

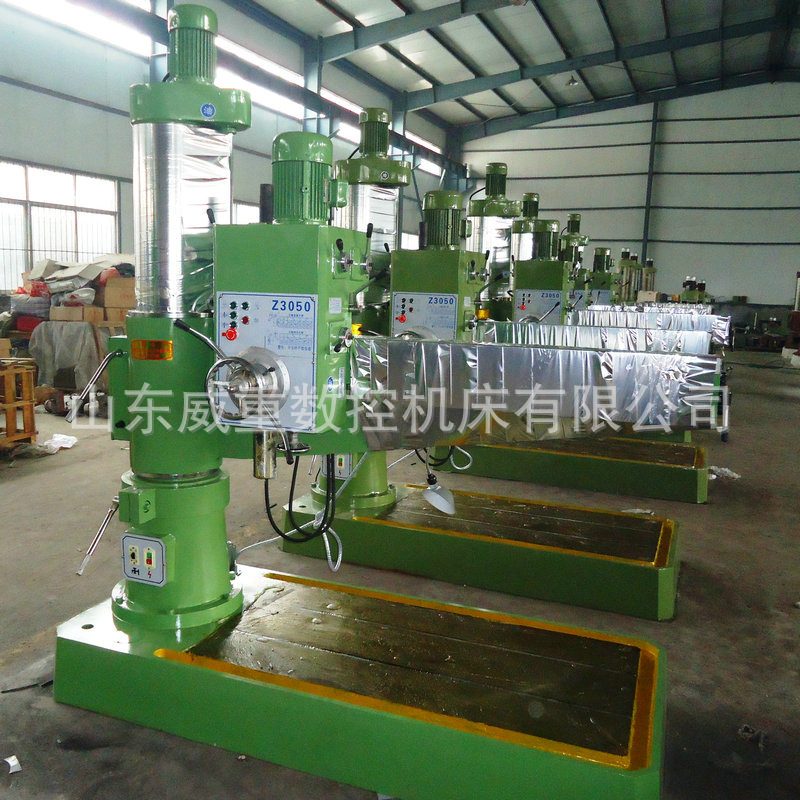

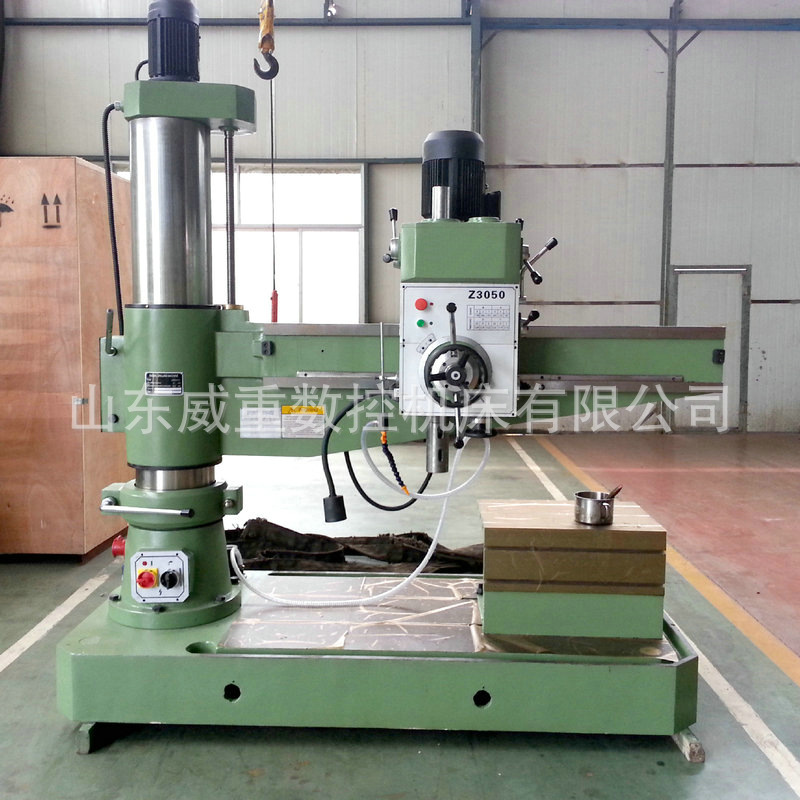

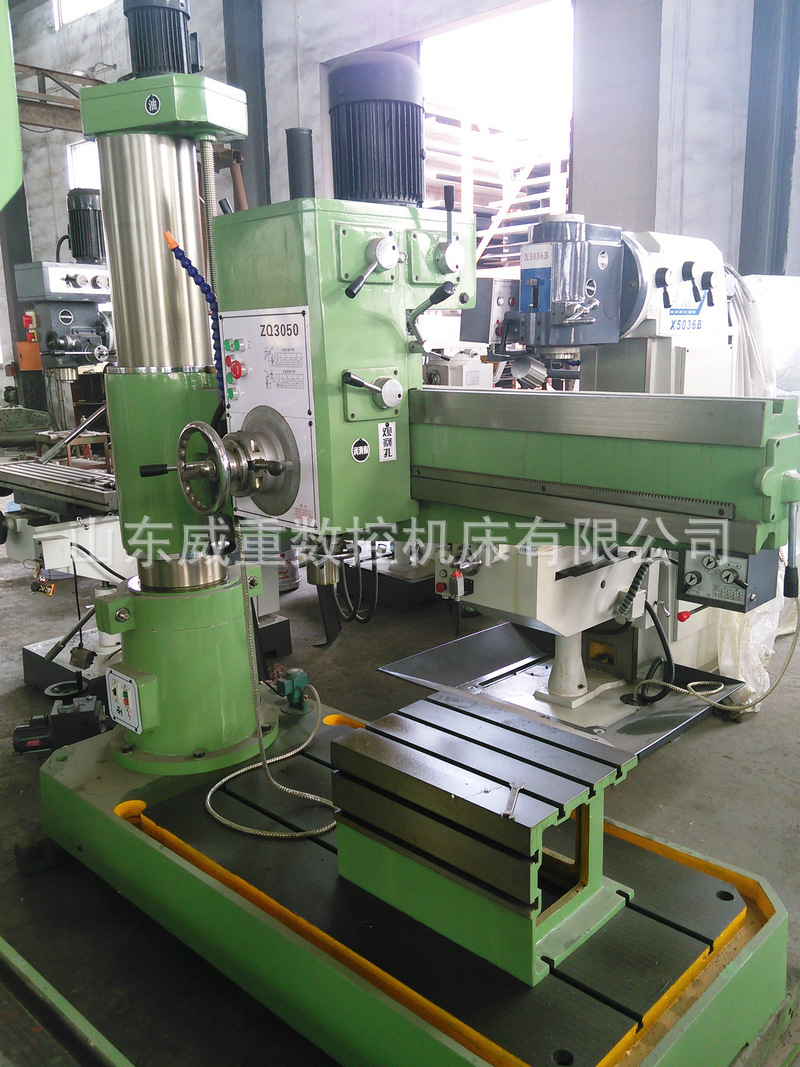

Z3050搖臂鉆床規格與參數 |
單位 |
Z3050×13 |
Z3050×16 |
|
MAX鉆孔直徑 |
|
50 |
50 |
|
主軸中心至立柱母線距離 |
mm |
MAX1300 |
MAX1600 |
|
|
|
MIN360 |
MIN360 |
|
主軸箱水平移動距離 |
mm |
950 |
1250 |
|
主軸端面至底座工作臺距離 |
mm |
MAX1050 |
MAX1050 |
|
|
|
MIN260 |
MIN260 |
|
主軸圓錐孔 |
|
莫氏5號 |
|
|
主軸行程 |
mm |
220 |
|
|
主軸轉速 |
r/min |
78、135、240、350、590、1100 |
|
|
主軸轉速6級 |
mmr |
0.10、0.16、0.22、0.25、0.35、0.56 |
|
|
主軸進給量3級 |
n |
1600 |
|
|
主軸允許MAX進給抗力 |
m/min |
1.3 |
|
|
搖臂回轉角度 |
。 |
360 |
|
|
升降電動機功率 |
Kw |
1.5 |
|
|
主電機功率 |
Kw |
4 |
|
